1.1 产品简介

  Shuhai2812开发板是一套基于TMS320F2812 DSP 的学习和二次开发平台。
  1、提供了二十多个实验项目,同时提供完整的原理图、代码和常用的外围接口,完全可以作为个人、公司、高校和研究所的初学者学习和教学的工具。
  2、同时,引出DSP所有的控制信号和CPLD的50个IO信号,可以作为二次开发的开发平台。
  3、充分考虑了EMC,EMI以及散热、安装方面的因素,大可能的引出了所有接口。
  4、价格十分低廉,特别适合学生学习使用。


回流焊全自动机器工艺生产

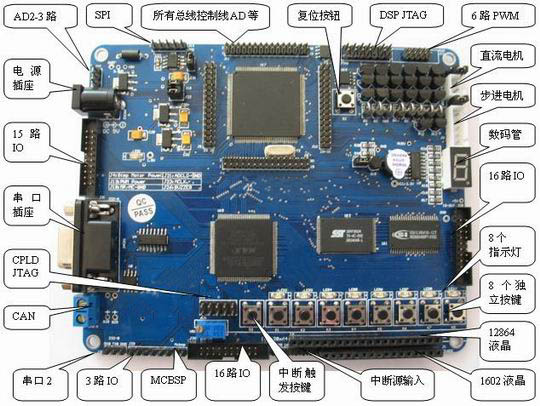

1.2 系统资源

·         DSP处理器TMS320F2812,32位定点高速数字处理器,高工作频率150M;
·         片内内置128K * 16位 FLASH,利用烧写插件可以方便的固化用户程序,FLASH可加密;
·         片内内置 18K * 16位 SRAM;
·         片内内置 4K * 16位 BOOT ROM;
·         片内内置 1K * 16位 OTP ROM;
·         扩展 256K * 16位SRAM,IS61LV25616;
·         扩展 512K * 16位FLASH,SST39VF800,方便用户烧写较大程序;
·         CPLD 使用EPM3256ATC144,5000门,提供下载接口,用户可以编写自己的代码;
·         提供1个8段数码管;
·         提供8个LED发光管,方便状态指示;
·         提供9个独立按键;
·         提供1个蜂鸣器;
·         专用复位芯片MAX706R,保证可靠复位,有独立复位按钮,可手工复位;
·         提供2路RS-232接口,可连接PC进行实验;
·         提供1路CAN2.0接口,方便用户组网;
·         提供16路AD输入接口,3、4路加了限流和运放处理,输入范围0~3V(不要超出范围!);
·         提供12864中文图形液晶接口;
·         提供1602字符液晶接口;
·         提供1个EEPROM,芯片为24LC64,用与IIC总线数据传输实验;
·         提供直流电机控制接口,防反插设计;
·         提供步进电机控制接口,防反插设计;
·         提供SPI接口引出,方便组网;
·         提供MCBSP接口引出;
·         提供6路PWM波输出接口,防反插设计;
·         外扩2路的非屏蔽中断源输入接口;
·         外扩多达5路的可屏蔽中断源输入接口,其中1路可由按键触发;
·         提供多达50路CPLD  IO接口;
·         总线开放,数据线,地址线,控制线、特殊功能引脚全部引出,方便用户二次开发;
·         提供+5V、3.3V、3.3VA、1.8V、GND、GNDF等电源测试点;
·         供电直接由外部稳压电源来提供,更加稳定可靠,USB没有供电功能;
·         提供四个固定孔,方便用户安装固定;
·         物理尺寸:13.5 * 11 cm;
·         采用2层板工艺设计,全机器贴片工艺焊接,保证性能可靠、稳定、高速;
·         扩展引出USB HOST 接口(另外选购USB-NET扩展板);
·         扩展引出网络接口(另外选购USB-NET扩展板);


1.3 扩展接口

·         DSP总线、AD、EVA、EVB等所有功能引脚引出,4个30针的插座,管脚间距2mm,用户可以扩
           展使用;
·         CPLD的50IO接口引出,3个20pin插座,管脚间距2mm;
·         SPI接口引出,管脚间距2.54mm;
·         MCBSP接口引出,管脚间距2.54mm;
·         符合IEEE 1149.1标准的DSP JTAG接口,IDC14,管脚间距2.54mm,可以配合市面上所有标
           准JTAG接口仿真器使用;
·         6路PWM接口引出,管脚间距2mm;
·         直流电机接口引出,管脚间距2.54mm;
·         步进电机接口引出,管脚间距2.54mm;
·         12864中文图形液晶接口引出,20p孔座,管脚间距2.54mm;
·         1602字符液晶接口引出,16p孔座,管脚间距2.54mm;
·         2路NMI和4路EINT输入接口引出,管脚间距2.54mm;
·         CPLD的标准JTAG接口,IDC10插座,管脚间距2.54mm,可下载自己编写的CPLD代码;
·         CAN2.0总线接口插座,2位蓝色端子,5.08mm间距;
·         1路RS-232标准DB9孔式接口插座,1路RS-232接口SIP3插座引出;
·         DC 5V外部电源输入接口;
·         扩展引出USB HOST 接口(另外选购USB-NET扩展板);
·         扩展引出网络接口(另外选购USB-NET扩展板);



1.4 代码及实验项目


1)DSP部分代码
  实验1. 内部定时器0跑马灯实验;
  实验2. 内部定时器2交通灯实验;
  实验3. 事件管理器实验;
  实验4. 数码管显示实验;
  实验5. 蜂鸣器控制实验;
  实验6. 外部RAM读写实验;
  实验7. 外部FLASH读写实验;
  实验8. GPIO控制实验;
  实验9. 外部中断控制实验;
  实验11.RS-232接口通讯实验;
  实验13.CAN总线接口实验;
  实验15.直流电机控制实验;
  实验16.步进电机控制实验;
  实验17.12864图形液晶显示实验;
  实验18.1602字符液晶显示实验;
  实验21.IIC EEPROM读写数据实验;
  实验22.CPLD烧写实验;
  实验23.AD输入测试实验;
  实验24.键盘扫描实验;
  实验25.CAN总线与外部设备发送实验;
  实验26.CAN总线与外部设备接收实验;

  以下为USB-NET扩展板配套实验:
  实验30.FAT16及U盘读写实验;
  实验31.FAT32及U盘读写实验;
  实验32.FAT32及移动硬盘读写实验;
  实验33.RTL8019测试实验;
  实验34.UDP测试实验;
  实验35.ICMP测试实验;
  实验36.TCPIP测试实验(QQ2812作为服务器端);
  实验37.TCPIP测试实验(QQ2812作为客户端);

  以下为算法实验:
  实验38.FFT实验;
  实验39.FIR实验;
  实验40.FIRLMS实验;
  实验41.IIR实验;

  以上实验项目均提供C语言版本的程序源代码,并有详细中文注释。

2)CPLD代码
    完成逻辑粘合和地址分配。

1.5 相关资料

1. 完整的原理图(Protel99格式和PDF格式,保证与PCB完全吻合),快速掌握多项实用接口的应用;
2. 所有实验提供C语言源代码,均有详细中文注释;
3. 在线烧写FLASH的方法与工具,用以固化用户自己的程序;
4. 芯片手册:提供开发板上全部芯片的芯片资料;
5. 送原版TI DSP开发环境CCS2.2 for C2000;
6. 提供仿真器驱动及其他DSP书籍光盘相关学习资料;
7. 赠送Acrobat reader、Keil C、Bushound USB总线监听软件、Sscom串口调试助手等调试工具;
8. 赠送Altera下载线原理图;
9. 赠送液晶字模软件;
10.赠送TCP/IP协议卷:卷1~3;
11.赠送USB规范文档;
12.赠送CAN2.0规范文档;
13.赠送U盘系统说明文档;
14.赠送FAT16、FAT32系统说明文档;
15.赠送 UCOS-II 在F2812上的移植源码;
16.赠送 FFT、FIR等算法库;
17.赠送 TI 全系列芯片封装库;
18.用户手册:非常详细,包含电路分析、代码介绍、 CCS2000快速入门指导等;
19.提供Shuhai2812主要接插件位置的PCB图,方便用户扩展;
20.提供Shuhai2812开发板所有元器件封装库!

以上赠送资料仅供学习用,请勿用于商业用途!

150多页的用户手册,非常详尽,简单易懂,非常适合初学者学习和作为客户二次开发平台!
